女川原子力発電所第2号機 高エネルギーアーク損傷(HEAF)対策の概要について
　04:00
(前略)

1.はじめに

　第876回原子力発電所の新規制基準適合性に係る審査会合（2020年7月14日）＊1 において示した主な説明事項のうち『新たな規制要求（バックフィット）への対応事項』の『安全系電源盤に対する高エネルギーアーク損傷（HEAF）対策』について説明する。

　注記　＊1　第876回原子力発電所の新規制基準適合性に係る審査会合（2020年7月14日）においては女川2号機の工事計画認可申請（補正）の概要を説明しており，工事計画認可申請（補正）の状況や主な説明事項を説明している。

(中略)

2.高エネルギーアーク損傷（HEAF）対策に係る技術基準規則の改正内容と対応方針

　平成29年（2017年）8月8日に「実用発電用原子炉及びその附属施設の技術基準に関する規則」（以下「技術基準規則」という。）及びその解釈が改正され，高エネルギーアーク損傷による電気盤の損傷の拡大防止（以下「HEAF対策」という。）が要求された（表1参照）。

　今回の工認申請において，技術基準規則等に適合するよう，高エネルギーアーク損傷（以下「HEAF」という。）対策が必要な電気盤（D/Gに接続される電気盤を含む。）について，短絡により発生するアークエネルギーが，アーク火災発生防止のしきい値以下になるように，アーク放電の遮断時間を設計する。

(中略)

3.高エネルギーアーク損傷（HEAF）対策の概要

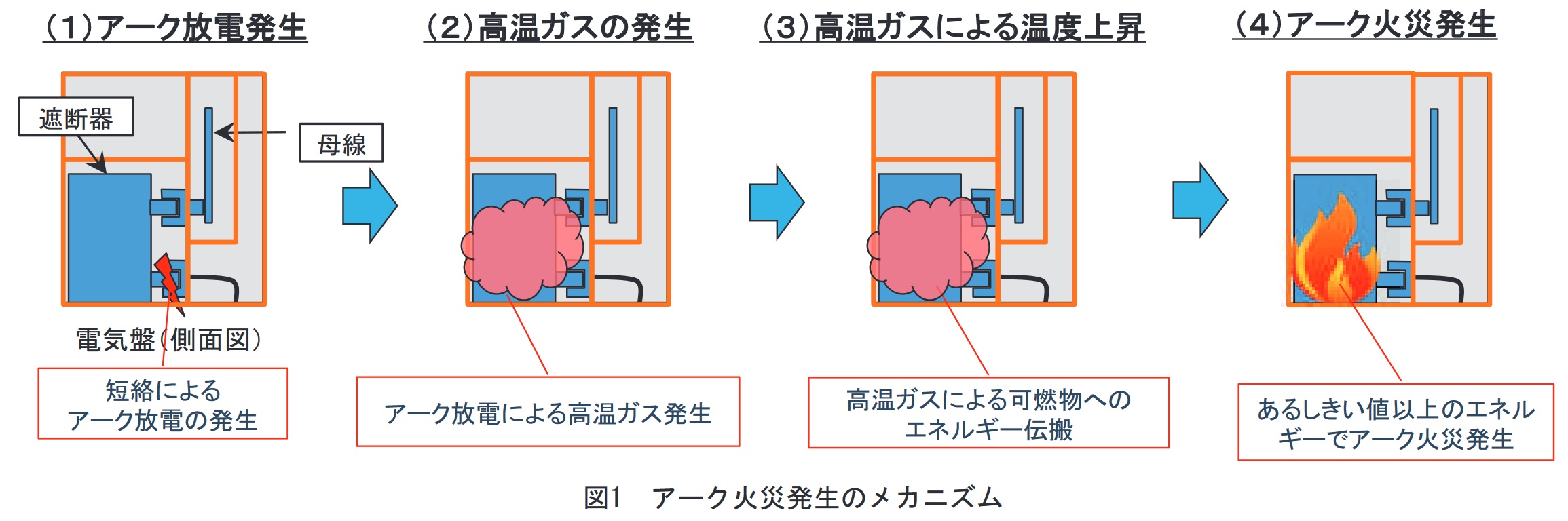

　3.1 アーク火災発生のメカニズム

　電気盤において，短絡によりアーク放電が発生すると，高温ガスが発生し，急激な圧力・温度上昇を伴うエネルギーの放出が発生する（HEAFの発生）。
　高温ガスはアーク放電の発生箇所に滞留し，高温ガスから可燃物にエネルギーが伝播する。
　可燃物に，あるしきい値以上のエネルギーが印加されるとアーク火災が発生する。
　アーク火災の発生を防止するため，アーク放電によるエネルギーが，あるしきい値を超えないようにアーク放電の遮断時間を適切に設計することによリHEAF対策を実施する。
